Охлаждающий туннель
Предназначен для глазирования и охлаждения различных видов кондитерской продукции. Туннель может поставлятся с полиуретановой лентой, так и металлической сеткой. Температура устанавливается с помощью панели управления, которая позволяет оператору работать с различными функциями машины. Эта машина предназначена для промышленного производства. Предназначен для крупных цехов и небольших / средних предприятий
Характеристики :
| Длина охлаждающего туннеля | мм | 7500+ |
| Расход холода | ккал/час | 7600/8000 |
| Охлаждение | фреоновое | |
| Скорость транспортерной ленты | м/мин | 0,4-4 |
| Температура в шкафу | °С | +5..+8 |
| Оптимальная температура окружающей среды | °С | 20-35 |
| Потребляемая мощность | кВт | 4 |
Работает с:
Рабочая ширина
500 мм.; 600 мм.; 800 мм.; 1000 мм. 1200 мм.
Туннель доступен в трех разных вариантах: 7,5 м, 10 м и 15 м. Тем не менее, компания ЭКМО-ПРОМ способна произвести туннель любой длинны по требованию заказчика, если это потребуется. Обратите внимание, что в отношении общих размеров, также как и в отношении охлаждающей камеры, следует учитывать зону приемного транспортера которая будет иметь длину, выбранную клиентом, и конвейер для легкого съема продукта. Последний является опцией, которая очень полезна при нанесения покрытия, облегчая и заметно улучшая качество конечного продукта
Устройство и принцип работы:
Туннель выполнен секционным, каждая секция которого имеет длину 2,5 метра. Количество вентиляторов и испарителей зависит от производительности линии, а также определяется требованиями Заказчика. Необходимая длина тоннеля набирается последовательным соединением секций. Секция состоит из каркаса, к которому крепятся быстросъемные щиты, выполненные из гнутых стальных профилей с теплоизоляционной начинкой. В конструкции тоннеля реализован принцип конвективного отвода тепла.

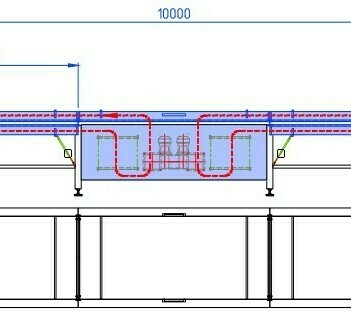

Движение воздуха в тоннеле осуществляется рассекателями и специальными направляющими под вентиляторами, которые обеспечивают рециркуляцию воздуха. Вентиляторы забирают прошедший через охлаждающие испарители охлажденный воздух и направляют на рассекатели, которые, в свою очередь, направляют охлажденный воздух на настил с транспортерной лентой, на которой располагаются охлаждаемые корпуса изделий. Далее воздух вновь проходит через испарители и т. д. Принципиальная схема движения воздушных потоков прилагается
Для сбора и отвода конденсата каждый испаритель снабжен водоотводящим поддоном.
