Транспортер поворотный (круговой) марки ДР-3511
Поворотный транспортер представляет собой специализированное оборудование, предназначенное для передачи изделий с одного транспортера на другой, расположенный под углом 90° или 180°. Основное преимущество данного устройства заключается в сохранении порядка расположения изделий во время поворота, что критически важно для многих технологических процессов.
| Ширина транспортерной ленты | мм | 620, 820, 1000 |
| Скорость ленты на радиусе 1425 мм | м/мин | 6.7+/-50% |
| Угол поворота | градус | 90-180 |
| Габаритные размеры | мм | 5105х2600х1150 |
| Установленная мощность | кВт | 0,75 |
| Масса | кг | 650 |
Работает с:
Рабочая ширина
500 мм.; 600 мм.; 800 мм.; 1000 мм. 1200 мм.
Конвейер поворотный состоит из следующих основных частей:
- каркас поз. 1
- 2-х концевых рольгангов поз. 2
- поддерживающих роликов поз. 3
- настилов поз. 4
- транспортерной ленты с пружинами поз. 5
- привода поз. 6
- приводной цепной передачи поз. 7
- тяговой цепи с направляющими планками поз. 8
- устройства натяжки тяговой цепи поз. 9
- пульта управления поз. 10

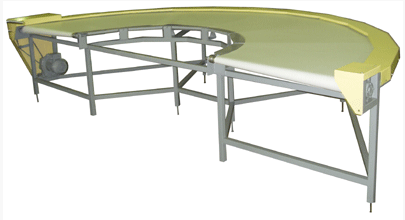

Общий вид
Принцип работы поворотного транспортера
Работа поворотного транспортера основана на передаче изделий с одного линейного участка на другой, сохраняя при этом первоначальную ориентацию и порядок следования изделий. Это достигается за счет особой конструкции поворотного механизма, который плавно меняет направление движения, не допуская смещения или перекоса изделий.
Конструктивные особенности
Конструктивно поворотный транспортер обычно состоит из следующих элементов:
- Основной корпус: прочный каркас, обеспечивающий жесткость и стабильность конструкции.
- Поворотный механизм: специальная лента или роликовый механизм, позволяющий осуществлять изменение направления движения изделий.
- Приводной узел: электродвигатель с редуктором, обеспечивающий вращательное движение поворотного элемента.
- Регулируемые опоры: позволяют точно настроить положение транспортера относительно смежных участков линии.
Преимущества использования поворотного транспортера
Использование поворотного транспортера обеспечивает ряд важных преимуществ:
- Эффективное использование пространства: позволяет организовывать компактные производственные линии с минимальным использованием площадей.
- Отсутствие потерь продукции: сохраняет целостность и порядок расположения изделий при изменении направления движения.
- Высокая пропускная способность: обеспечивает непрерывность производственного потока без задержек и остановок.
- Простота интеграции: легко встраивается в существующие транспортные линии, адаптируется под разные типы изделий и конфигураций линий.
Применение поворотного транспортера
Поворотные транспортеры находят широкое применение в различных отраслях промышленности, особенно там, где требуется организация сложных транспортных схем:
- Пищевая промышленность: передача кондитерских изделий, хлебобулочных изделий, мясных полуфабрикатов и т.п.
- Упаковочное производство: перемещение упакованных товаров на складские участки или погрузочно-разгрузочные площадки.
- Логистика и склады: формирование потоков товаропотоков на сортировочных участках.
- Производство строительных материалов: транспортировка плит, панелей и других крупногабаритных изделий.
Таким образом, поворотный транспортер является незаменимым элементом современных производственных линий, обеспечивающим гибкость и эффективность логистических решений.
