­­Линия производства пастилы марки БМ-3440

Линия предназначена для изготовления пастилы - сбивного кондитерского изделия в форме прямоугольных брусков, методом непрерывной разливки на транспортерную ленту с последующим охлаждением, ускоренной выстойкой, обсыпкой сахарной пудрой и резкой пласта на готовые изделия


Характеристики :

Производительность, кг./час ................................................................................... до 150
Общий расход пара, кг./час............................................................................не более 270
Рабочее давление пара, МПа.............................................................................................0,6
Максимальная установленная мощность, кВт.......................................................43
Габаритные размеры (ДхШхВ)мм......................................................45000х1900х2355
Количество обслуживающего персонала, чел........................................................3-5
Масса, кг.......................................................................................................... ..не более 10000
Занимаемая площадь, кв.м. ...........................................................................................86

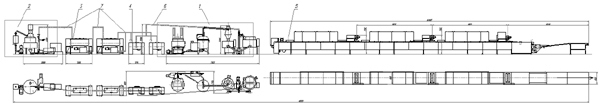

Общий вид линии



Устройство и принцип работы:

На участке 1 вода, агар, предварительно подготовленная (подогретая) патока и сахар загружаются в пароварочный котел, оборудованный вертикальной мешалкой. Полученный агаро - сахаро - паточный сироп нагревается, перемешивается, сливается в емкость с фильтром и насосом подается в змеевик греющего котла, проходя по которому уваривается до нужной влажности. Далее уваренный агаро-сахаро-паточный сироп подается через пароотделитель в темперирующую машину. Отделенный от вторичных паров готовый сироп темперируется и насосом перекачивается в расходную темперирующую машину, из которой этим же насосом-дозатором по трубопроводу сиропа 6 подается поочередно, в необходимом количестве в 2-е сбивалки для пастилы 4.
На участке 2 яблочное пюре из цеховой емкости перекачивается в вакуум-аппарат для десульфитации и уваривания. Разрежение в вакуум-аппарате создается мокровоздушным вакуум-насосом. Выгрузка яблочного пюре из вакуум-аппарата производится плунжерным насосом в протирочную машину, где происходит дополнительное размельчение пюре, отделение от мякоти, кожуры, семян и посторонних примесей. Протертое яблочное пюре собирается в приемном бункере, из которого тем же плунжерным пасосом перекачивается по трубопроводу 7 в 1-й агрегат для охлаждения пюре 3. В агрегатах, за счет охлаждающей рубашки, яблочное пюре охлаждается и вымешивается. Полученная охлажденная смесь из расходного агрегата шестеренчатым насосом по трубопроводу пюре 7 подается в цеховые мерные емкости для загрузки в сбивалки для пастилы 4.
Рецептурные компоненты загружаются для сбивания в 2-е сбивалки для пастилы 4: агаро-сахаро-паточный сироп - насосом-дозатором, яблочно-сахарная смесь - шестеренчатым насосом через цеховые мерные емкости; остальные компоненты - после завешивания на весах. Последовательность загрузки определяется технологией приготовления пастилы. Из сбивалок для пастилы 4 после сбивания готовая пастильная масса самотеком сливается в цеховые промежуточные дежи. Из деж пастильная масса выгружается непосредственно в мешалки-дозаторы линии формования пастилы 5. На линии формования пастилы происходит разливка пласта пастилы необходимой толщины из мешалок-дозаторов на транспортерную ленту, охлаждение, обсыпка пласта сахарной пудрой, выстойка и резка на бруски прямоугольной формы. Готовая пастила поступает на фасовочный транспортер для укладки, упаковки.
